Модель C70
- Насосные станции первого, второго и третьего подъемов, скважинные водозаборы: впуск и выпуск воздуха, защита и предупреждение гидроударов, предотвращение образования вакуума.
- Трубопроводы: удаление воздушных карманов, предупреждение образования вакуума в повышенных точках, в местах изменения уклона, в точках изменения направления трассы, а также при пересечении дорог и водных преград. Водопроводные сети: предупреждение возникновения вакуума, волн гидроудара и разрыва потока.
Скачать общий каталог

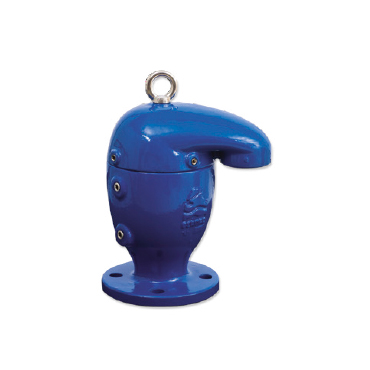

BERMAD C70 - это высококачественный комбинированный воздушный клапан (далее вантуз), предназначенный для различных водопроводных сетей и условий эксплуатации. Вантуз эффективно выпускает большие объемы воздуха из трубопровода при заполнении линий, удаляет воздушные карманы при повседневной работе, а также, благодаря контролируемому впуску воздуха, предотвращает образование вакуума в водопроводной сети при осушении.
Благодаря передовой аэродинамической конструкции, двойному выходному отверстию и наличию антигидроударного запорного устройства этот вантуз обеспечивает эффективную работу системы водоснабжения, предохраняя сеть от скачков давления - гидроударов. Вантуз обладает усовершенствованным уплотнением для работы в условиях низкого давления, а так же сводит к минимуму распыление воды во время выпуска воздуха.
- Специальная прямоточная форма корпуса вантуза с одинаковым размером впускного и выпускного отверстий увеличивает пропускную способность по сравнению с аналогичными вантузами другой формы.
- Аэродинамический цельно корпусный кинетический щит предотвращает преждевременное закрытие без полного впуска или выпуска воздуха.
- Динамическое уплотнение предотвращает утечки при работе в условиях низкого давления (0,1 бар).
- Инновационный двухступенчатый механизм отверстия автоматического выпуска воздуха (запатентовано) минимизирует распыление воды при выпуске воздуха.
- Три варианта исполнения выпускного отверстия крышки: в сторону, вниз и в форме гриба.
- Может поворачиваться на 360°, обеспечивая легкий монтаж при различных условиях установки.
- Компактная, удобная и надежная конструкция из полностью коррозиестойких материалов обеспечивает минимальное техническое обслуживание и долгий срок службы.
- Вантуз разработан в соответствии с EN-1074/4, AWWA C-512 стандартами и техническими нормативами для работы с водой. Заводская техническая приемка и контроль качества изделий: рабочие характеристики и спецификация каждого вантуза проверяются на специальных испытательных стендах, в том числе и в условиях вакуума.
- Встроенная регулируемая защита (C70-SP, C70-AS, C70-AС), предотвращающая гидроудар (хлопки, возникающие в результате резкого срабатывания вантуза) обеспечивает плавное срабатывание. Выбор функции контролируемого прикрытия отверстия кинетического забора/выпуска подбираются в соответствии с конкретными требованиями к системе. Защита от нежелательного воздухозабора (C70-IP) предотвращает впуск атмосферного воздуха в тех случаях, когда это может привести к повреждению или перезаливке насоса, нарушению работы сифона.
- А также предотвращает забор воды извне при наводнении и исключает попадание сточных наружных вод в сети хозяйственно-питьевого водоснабжения.
- Сервисный порт для манометра ¼”; DN6 (код P, U)
- Дренажный кран (код Z)
- Антимаскитная сетка (код S)
