Модель C30
- Регулирующие клапаны и счетчики воды: предотвращение некорректного регулирования давления и неточных показаний счетчиков из-за присутствия воздуха в устройствах контроля водоснабжения.
- Трубопроводы: удаление воздушных карманов, предупреждение образования вакуума в повышенных точках, в местах изменения уклона, в точках изменения направления трассы, а также при пересечении дорог и водных преград.
- Водопроводные сети: предупреждение возникновения вакуума, волн гидроудара и разрыва потока.
Скачать общий каталог

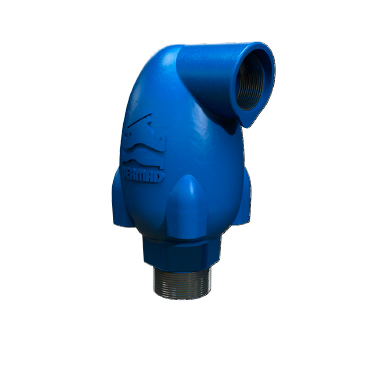

BERMAD C30 - это высококачественный комбинированный воздушный клапан (далее вантуз), предназначенный для различных водопроводных сетей и условий эксплуатации. Вантуз эффективно выпускает большие объемы воздуха из трубопровода при заполнении линий, удаляет воздушные карманы при повседневной работе, а также, благодаря контролируемому впуску воздуха, предотвращает образование вакуума в водопроводной сети при осушении.
Благодаря передовой аэродинамической конструкции,
двойному выходному отверстию и наличию антигидроударного
запорного устройства этот вантуз обеспечивает эффективную
работу системы водоснабжения, предохраняя сеть от скачков
давления - гидроударов. Вантуз обладает усовершенствованным
уплотнением для работы в условиях низкого давления.
- Специальная прямоточная форма корпуса вантуза с одинаковым размером впускного и выпускного отверстий увеличивает пропускную способность по сравнению с аналогичными вантузами другой формы.
- Аэродинамический цельно корпусный кинетический щит предотвращает преждевременное закрытие без полного впуска или выпуска воздуха.
- Динамическое уплотнение предотвращает утечки при работе в условиях низкого давления (0,1 бар).
- Выступ на корпусе клапана может быть просверлен и использоваться для дренажа, подключения манометра или другого прибора.
- Выход в строну с внутренней резьбой (2”; DN50) позволяет подключать функию защиты от гидроудара (код SP) и предотвращения нежелательного забора внешней среды (код IP).
- Компактная, удобная и надежная конструкция из полностью коррозиестойких материалов обеспечивает минимальное техническое обслуживание и долгий срок службы.
- Вантуз разработан в соответствии с стандартом EN-1074/4 и техническими нормативами для работы с питьевой водой.
- Заводская техническая приемка и контроль качества изделий: рабочие характеристики и спецификация каждого вантуза проверяются на специальных испытательныхстендах, в том числе и в условиях вакуума.
- Встроенная регулируемая защита (C30-SP), предотвращающая гидроудар (хлопки, возникающие в результате резкого срабатывания вантуза), обеспечивает плавное срабатывание, предотвращающее повреждение вантуза и системы. Параметры частичного прикрытия отверстия кинетического забора / выпуска могут быть подобраны в соответствии с конкретными требованиями к системе.
- Защита от нежелат ельног о абора внешней среды (C30-IP) предотвращает впуск ат мосферног о воздуха в тех случаях, когда это может привести к повреждениюили перезаливке насоса, нарушениюработ ысифона. А также предотвращает забор воды извне при наводнении и исключает попадание сточных наружных вод в сети хозяйственно-питьевого водоснабжения.
- Сервисный порт: 1/8” (DN3) или ¼” (DN6) под подключение манометра, дренажа или контрольеой точки.
- Насадка-удлинитель для выпуска воздуха вниз доступна надиаметрах 2-3”; DN50-80.
